در سیستمهای پایپینگ، تأسیسات صنعتی و خطوط انتقال سیال، تغییرات دما و ارتعاش تجهیزات باعث ایجاد تنشهایی میشوند که در صورت کنترل نشدن، میتوانند به لولهها، فلنجها، شیرآلات و تجهیزات حساس آسیب برسانند. اکسپنشن جوینت (Expansion Joint) یکی از مهمترین تجهیزات مهندسی برای مدیریت این تنشها است که با ایجاد انعطاف در مسیر لوله، از انتقال نیروهای مخرب به سایر اجزای سیستم جلوگیری میکند.
امروزه اکسپنشن جوینت در صنایع نفت، گاز، پتروشیمی، نیروگاهها، فولاد، سیمان، تأسیسات و بسیاری از فرآیندهای صنعتی استفاده میشود؛ زیرا علاوه بر جبران انبساط و انقباض حرارتی، میتواند ارتعاشات مکانیکی و برخی جابهجاییهای خطوط لوله را نیز جذب کند. در ادامه با ما همراه باشید تا بدایند دقیقا اکسپنشن جوینت چیست و چه کاربردهایی دارد.
اکسپنشن جوینت چیست؟
اکسپنشن جوینت یا اتصال انبساطی، قطعهای انعطافپذیر است که برای جذب حرکتهای ایجادشده در خطوط لوله و جلوگیری از انتقال تنش به تجهیزات طراحی میشود. این حرکات ممکن است بر اثر افزایش یا کاهش دما، ارتعاش تجهیزات، تغییر موقعیت سازه یا جابهجاییهای مکانیکی ایجاد شوند.
در یک خط لوله صنعتی، افزایش دمای سیال باعث افزایش طول لوله میشود. اگر این تغییر طول کنترل نشود، نیروی زیادی به نقاط اتصال وارد شده و احتمال بروز مشکلاتی مانند ترکخوردگی، نشتی، تغییر شکل فلنجها یا آسیب به تجهیزات دوار افزایش پیدا میکند. اکسپنشن جوینت با جذب این تغییرات، از ایجاد چنین تنشهایی جلوگیری میکند و پایداری سیستم را افزایش میدهد.
به بیان ساده، اکسپنشن جوینت مانند یک نقطه انعطافپذیر در مسیر لوله عمل میکند؛ نقطهای که به جای انتقال نیرو به تجهیزات، خود تغییر شکل میدهد و انرژی ناشی از حرکت را جذب میکند. ویژگیهای اصلی آن در یک نگاه:
- وظیفه اصلی: جذب حرکت و کاهش تنش
- محل نصب: خطوط لوله، داکتها و تجهیزات صنعتی

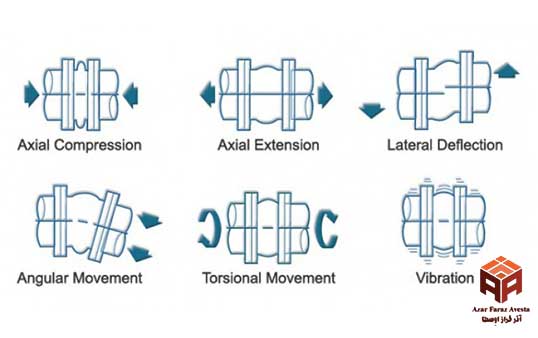

- حرکات قابل جذب: محوری، جانبی، زاویهای و ارتعاش
- مهمترین مزیت: افزایش ایمنی و طول عمر سیستم
در یک کلام اکسپنشن جوینت تقریباً در هر جایی که تغییر دما، لرزش، نشست، یا حرکت نسبی وجود داشته باشد قابل استفاده است.
ساختار و نحوه عملکرد اکسپنشن جوینت

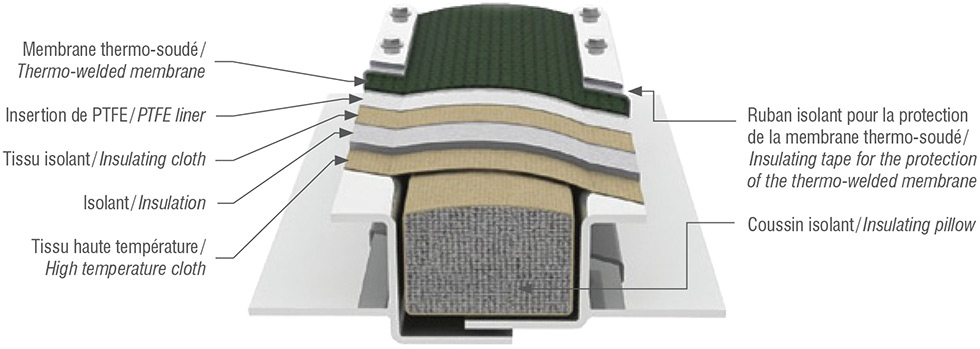

عملکرد اکسپنشن جوینت بر اساس انعطافپذیری کنترلشده است. زمانی که لوله بر اثر تغییرات دما یا ارتعاش جابهجا میشود، بخش انعطافپذیر اکسپنشن جوینت تغییر شکل میدهد و مانع انتقال این نیروها به تجهیزات میشود. به همین دلیل، تجهیزاتی مانند پمپ، کمپرسور، مبدل حرارتی یا توربین، تحت تنش مستقیم قرار نمیگیرند و عمر مفید آنها افزایش مییابد. ساختار اکسپنشن جوینت بسته به نوع و شرایط طراحی متفاوت است، اما معمولاً از اجزای زیر تشکیل میشود:
- Bellows (بلوز): مهمترین بخش هر اکسپنشن جوینت، بلوز است. این بخش معمولا از ورقهای نازک فولاد ضدزنگ یا سایر آلیاژهای مقاوم ساخته میشود و به دلیل ساختار چینخورده خود، قابلیت جذب حرکت را دارد. کیفیت طراحی بلوز، مهمترین عامل در تعیین عمر خستگی (Fatigue Life) اکسپنشن جوینت است.
- فلنج یا اتصال جوشی: این قسمت وظیفه اتصال اکسپنشن جوینت به خط لوله را بر عهده دارد و بسته به طراحی سیستم، میتواند بهصورت فلنجی یا جوشی باشد.
- Tie Rod: در برخی مدلها، از میلههای مهار (Tie Rod) برای کنترل میزان حرکت و جلوگیری از انتقال نیروی رانش (Pressure Thrust) استفاده میشود.
- Inner Sleeve: در خطوطی که سرعت جریان یا دمای سیال بالا است، لاینر داخلی از تماس مستقیم جریان با بلوز جلوگیری کرده و باعث افزایش عمر تجهیز میشود.
- Cover: کاور محافظ از بلوز در برابر ضربه، گردوغبار، رطوبت و شرایط محیطی محافظت میکند.
توجه داشته باشید که همه اکسپنشن جوینتها الزاماً دارای تمامی این اجزا نیستند و طراحی آنها با توجه به شرایط هر پروژه انجام میشود.
کاربردهای اکسپنشن جوینت
اکسپنشن جوینت تنها برای جبران انبساط حرارتی استفاده نمیشود و نقش مهمی در افزایش قابلیت اطمینان سیستمهای صنعتی دارد. مهمترین کاربردهای آن عبارتاند از:
- جذب انبساط و انقباض ناشی از تغییرات دما
- کاهش ارتعاش تجهیزات دوار مانند پمپ و کمپرسور
- جلوگیری از انتقال تنش به فلنجها، شیرآلات و مخازن
- کاهش احتمال نشتی در محل اتصالات
- افزایش عمر خطوط لوله و تجهیزات
- کاهش هزینههای تعمیرات و توقف خط تولید
- جبران خطاهای جزئی همراستایی در زمان نصب
به همین دلیل، اکسپنشن جوینت در تجهیزات مختلفی مانند پمپها، کمپرسورها، مبدلهای حرارتی، بویلرها، توربینها، خطوط انتقال سیال، دودکشها، داکتها و سیستمهای تهویه مطبوع (HVAC) بهکار گرفته میشود. انتخاب صحیح این تجهیز علاوه بر افزایش ایمنی، از توقفهای ناخواسته خط تولید نیز جلوگیری میکند.
نکات مهم قبل از انتخاب اکسپنشن جوینت
عملکرد و طول عمر اکسپنشن جوینت تا حد زیادی به انتخاب صحیح آن بستگی دارد. پیش از انتخاب این تجهیز، بهتر است مشخصات فنی پروژه بهطور دقیق بررسی شود. مهمترین پارامترهای مؤثر عبارتاند از:
- فشار کاری: تعیینکننده مقاومت مکانیکی موردنیاز اکسپنشن جوینت.
- دمای سیال: بر انتخاب متریال و طراحی تجهیز تأثیر مستقیم دارد.
- نوع سیال: برای انتخاب جنس مناسب در برابر خوردگی، سایش یا مواد شیمیایی اهمیت دارد.
- میزان حرکت: مقدار حرکت محوری، جانبی یا زاویهای باید از قبل مشخص باشد.
- فضای نصب: محدودیتهای اجرایی و محل نصب در انتخاب مدل مناسب مؤثر است.
اگر برای انتخاب اکسپنشن جوینت مناسب پروژه خود به راهنمایی نیاز دارید، کارشناسان فنی ما در آذرفراز میتوانند با بررسی شرایط کاری، مناسبترین گزینه را پیشنهاد دهند.
