عایق ژاکتی یک سیستم چندلایه است که برای کاهش انتقال حرارت، جلوگیری از هدر رفتن دما و محافظت از پرسنل و تجهیزات طراحی میشود. کیفیت دوخت عایق ژاکتی در تجهیزاتی مانند شیرآلات، فلنجها، ولوها، پمپها، توربینها و خطوط لوله خود را نشان میدهد.
عملکرد عایق ژاکتی تنها به جنس هسته عایق (مانند پشم سرامیک یا پشم سنگ) وابسته نیست. کیفیت پارچه، طراحی ژاکت، درزها، دوخت، بستها و فیت مناسب روی تجهیزات نیز بر عملکرد و دوام مجموعه اثر میگذارند. بنابراین ساخت ضعیف ژاکت میتواند کیفیت نهایی سیستم را تحت تاثیر قرار دهد. اینجاست که اهمیت کیفیت دوخت در عایقهای ژاکتی مطرح میشود.
کیفیت دوخت عایق ژاکتی باید بهگونهای باشد که عایق ژاکتی در شرایط سخت کاری مانند تغییرات شدید دما، ارتعاشات مکانیکی و باز و بسته شدنهای مکرر، استحکام و یکپارچگی خود را حفظ کند. ما در شرکت آذر فراز اوستا برای تولید و دوخت عایق ژاکتی استاندارد ASTM C1695-22 را در نظر میگیریم تا این پوشش را با بهترین کیفیت تولید و به شما ارائه کنیم.
در ادامه با ما همراه باشید تا با این پوشش، استانداردها و نحوه دوخت آن در شرکت آذر فراز اوستا آشنا شوید. همچنین متوجه شوید چرا برای هر تجهیزات باید دوخت مخصوص انجام داد.
عایق ژاکتی چیست و چگونه ساخته میشود؟
عایقهای ژاکتی بر خلاف سیستمهای عایقکاری سخت (Rigid) یا ثابت، سازهای پارچهای و انعطافپذیر دارند که از ترکیب چند لایه مختلف تشکیل شده است. این مدل عایق بر اساس شکل و ابعاد تجهیزات شما ساخته میشود و معمولاً شامل یک هسته در میان لایههای پارچهای و مجموعهای از درزها و اتصالات است.
اجزای اصلی عایق ژاکتی
به طور کلی عایقهای ژاکتی از اجزای زیر تشکیل میشوند:
- لایه داخلی یا Hot Face: پارچههای نسوز (مانند پارچه سیلیکونی، فایبرگلاس یا سرامیکی) که در تماس مستقیم یا نزدیک با سطح داغ تجهیزات قرار میگیرند و باید تحمل دمایی متناسب با دما کاری داشته باشند.
- هسته عایق: لایه میانی تشکیلشده از الیاف عایق حرارتی با دانسیته و ضخامت محاسباتی (مانند بلانکت پشم سرامیک، پشم سنگ یا ایروژل).
- لایه بیرونی یا Cold Face: پارچههای مقاوم در برابر شرایط جوی، اشعه UV، رطوبت، مواد شیمیایی و سایش مکانیکی که وظیفه حفاظت از محیط بیرون را بر عهده دارند.
- درزها و دوختها: عامل اتصال لایههای داخلی و خارجی و تثبیتکننده هسته عایق در موقعیت خود.
- بست و اتصالات: شامل تسمهها، قلابها، فنرها، زیپهای نسوز، یا ولکرو (تسمههای چسبی مقاوم به حرارت) برای تثبیت ژاکت روی تجهیزات.
انتخاب این اجزا به دمای سرویس، هندسه تجهیزات، شرایط محیطی و الزامات تعمیراتی بستگی دارد. انتخاب همین اجزا در نهایت کیفیت دوخت عایق ژاکتی را تعیین میکند.

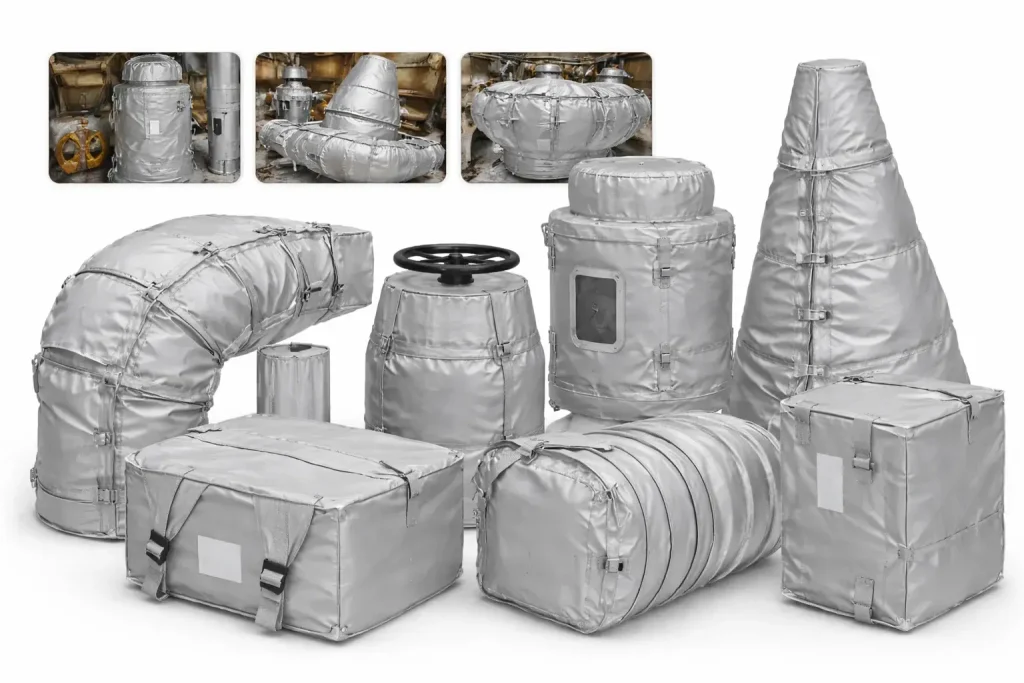

چرا عایقهای ژاکتی بهصورت سفارشی ساخته میشوند؟
تجهیزات صنعتی، هندسه یکسانی ندارند؛ به همین دلیل عایق ژاکتی باید متناسب با شکل تجهیزات طراحی شود. مهمترین مواردی که باید در طراحی عایق در نظر گرفته شود شامل:
- ابعاد و شکل تجهیزات
- انحناها و نقاط اتصال
- محل فلنج و پیچهاپ
- نقاط دسترسی برای تعمیرات
- محل بستها و درزها
- نیاز به باز کردن و نصب مجدد
فیت مناسب باعث میشود که عایق ژاکتی پوشش مؤثرتری ایجاد کند و بدون شلشدگی یا کشش غیرضروری روی تجهیزات قرار گیرد. در واقع همین سفارشی بودن کیفیت دوخت عایق ژاکتی را بالا میبرد. برای سفارش دوخت عایق ژاکتی مناسب تجهیزات خود با کارشناسان ما در آذرفراز تماس بگیرید.
مزایای بالا بودن کیفیت دوخت در عایقهای ژاکتی
کیفیت دوخت عایق ژاکتی فقط یک موضوع ظاهری نیست؛ دوخت بخشی از ساختار مکانیکی پوشش است. عایق ژاکتی حرارتی باید بتواند در مدت زمان طولانی شکل و یکپارچگی خود را حفظ کند؛ مخصوصا مواقعی که لازم است تا پوشش چندین بار برای تعمیرات، بازرسی یا دسترسی به تجهیزات باز و بسته شود. در ادامه مهمترین اثرات کیفیت مناسب دوخت بر عملکرد عایق را بررسی میکنیم.
حفظ یکپارچگی لایههای عایق
دوخت مناسب به حفظ موقعیت لایهها و جلوگیری از جابهجایی ناخواسته ماده عایق کمک میکند؛ این موضوع در ژاکتهای بزرگ، عمودی یا دارای هندسه پیچیده اهمیت بیشتری دارد.
افزایش دوام و مقاومت ژاکت
ژاکتهای حرارتی ممکن است بارها برای تعمیرات باز و بسته شوند. بنابراین دوخت باید متناسب با شرایط مکانیکی و محیطی کاربرد انتخاب شود. عواملی چون دما، ارتعاش، سایش، رطوبت، مواد شیمیایی و دفعات باز و بستهشدن روی مقاومت عایق اثر دارند. ما در آذرفراز تمام این عوامل را در نظر میگیریم و دوخت عایق ژاکتی را با توجه به شرایط کاری و استانداردهای لازم انجام میدهیم.
حفظ فرم و فیت مناسب روی تجهیزات
دوخت دقیق به ژاکت کمک میکند شکل طراحیشده خود را حفظ کند و روی تجهیزات بهدرستی بنشیند. این موضوع برای ولوها، فلنجها و تجهیزات با هندسه پیچیده اهمیت بیشتری دارد.
دوخت نامناسب چه مشکلاتی برای عایق ژاکتی ایجاد میکند؟
ضعف در دوخت فورا مشخص نمیشود و ممکن است در طول زمان، تحت تاثیر حرارت، ارتعاش، رطوبت یا باز و بستهشدن مکرر نمایان شود. در ادامه مشکلات دوخت نامناسب را باهم بررسی میکنیم.
باز شدن یا پارگی درزها
درز یکی از نقاطی است که دو یا چند قطعه پارچه به یکدیگر متصل میشوند. اگر کیفیت دوخت عایق ژاکتی مناسب نباشد، احتمال پارگی و باز شدن درزها افزایش پیدا میکند. نشانههای رایجی که در نهایت منجر به باز شدن یا پارگی درزها میشوند:
- شلشدن نخ
- بیرونزدگی نخ
- بازشدگی درز
- پارگی پارچه در نزدیکی دوخت
جابهجایی یا نشست ماده عایق
اگر ساختار داخلی عایق حرارتی بهدرستی طراحی و مهار نشده باشد، ماده عایق در داخل ژاکت جابهجا میشود. این موضوع باعث میشود تا در بخشی از عایق ضخامت لازم برای تغییر پیدا کند و کاربرد خود را از دست بدهد. این مسئله بهویژه در ژاکتهای بزرگ یا دارای هندسه پیچیده باید در بازرسیهای دورهای مورد توجه قرار گیرد.
ایجاد شکاف بین بخشهای ژاکت
ژاکتهای حرارتی باید بهگونهای طراحی و نصب شوند که قطعات را، بهویژه در محل اتصالات، بهخوبی عایقبندی کنند. اگر این عایق به اندازه و فیت با تجهیزات نباشد یا دوخت و بستهای آن آسیب ببینند، ممکن است مشکلات زیر ایجاد شود:
- افزایش فاصله بین قطعات
- ناقص شدن پوشش سطح تجهیزات
- نمایان شدن بخشی از سطح تجهیزات
- ایجاد دسترسی ناخواسته به لایه داخلی
کاهش پوشش موثر سطح تجهیزات
گاهی مشکل اصلی خود ماده عایق نیست، بلکه ژاکت بهدرستی روی تجهیزات قرار نگرفته است. برای نمونه، اگر یک ژاکت فلنج یا ولو به دلیل ساخت نامناسب فرم خود را از دست بدهد، ممکن است بخشی از سطح تجهیزات دیگر مطابق طراحی اولیه پوشش داده نشود.
کاهش عمر مفید عایق
همانطور که گفتیم کیفیت دوخت عایق ژاکتی یکی از عوامل مؤثر بر دوام است؛ هرچند عمر مفید یک عایق ژاکتی به یک عامل محدود نمیشود. کیفیت پارچه، هسته عایق، بستها، شرایط محیطی و روش نگهداری همگی مؤثرند. با این حال، ضعف در دوخت میتواند یکی از نقاط آسیبپذیر مجموعه باشد و در صورت تحمل بارهای مکانیکی یا حرارتی، نیاز به تعمیر یا تعویض را افزایش دهد.
دشوار شدن باز و بسته کردن ژاکت برای تعمیرات
عایق ژاکتی باید بهگونهای طراحی شود که در زمان تعمیرات و بازرسی، بهراحتی قابل باز و بسته شدن باشد. اگر درزها تغییر شکل دهند یا دوخت نامناسب باعث جابهجایی قطعات از محل اصلی خود شود، دسترسی به تجهیزات، باز کردن عایق، نصب مجدد و بستن بستها دشوارتر خواهد شد.

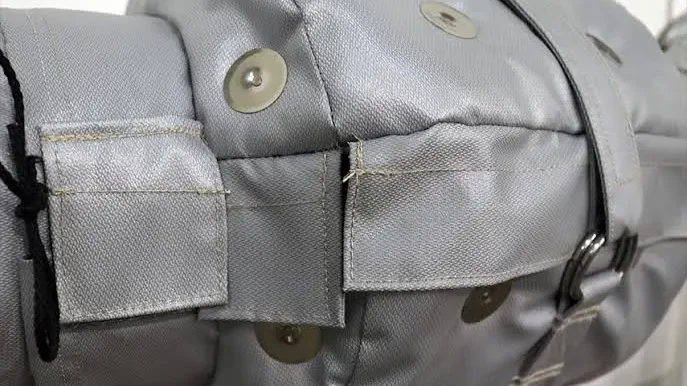

در کیفیت دوخت عایق ژاکتی چه عواملی اهمیت دارند؟
در جدول زیر عوامل موثر در کیفیت دوخت عایق ژاکتی را با اهمیت هرکدام آوردهایم:
| عامل | اهمیت |
|---|---|
| یکنواختی دوخت | کاهش نقاط ضعف در امتداد درز |
| استحکام اتصال | مقاومت در برابر باز شدن |
| مهار لبه پارچه | کاهش احتمال باز شدگی |
| انتخاب نخ | سازگاری با دما و محیط |
| طراحی درز | کنترل بهتر تنش |
| تقویت نقاط حساس | افزایش دوام |
| کیفیت پارچه | جلوگیری از پارگی اطراف دوخت |
| کیفیت بستها | حفظ موقعیت ژاکت |
| دقت ابعادی | فیت مناسب |
نکته مهم: در کنار کیفیت دوخت عایق ژاکتی باید باید نوع پارچه و هسته عایق مناسب باشد. حتی بهترین کیفیت دوخت عایق ژاکتی نیز نمیتواند ضعف یا کیفیت پایین سایر اجزای ژاکت را جبران کند.
چرا انتخاب نخ در کیفیت دوخت عایق ژاکتی اهمیت دارد؟
نخ عایق ژاکتی باید بهعنوان بخشی از کل سیستم انتخاب شود، نه یک قطعه مستقل. نخ آسیبپذیرترین بخش در ساختار دوخت عایق است. در نتیجه کیفیت دوخت عایق ژاکتی به شدت به کیفیت و نوع نخ استفاده شده بستگی دارد. اگر پارچه نسوز تحمل دمایی ۱۰۰۰ درجه داشته باشد اما نخ بهکاررفته در دما ۳۰۰ درجه سانتیگراد تجزیه شود، کل ژاکت متلاشی خواهد شد. نخ باید همزمان دارای مقاومت حرارتی، مقاومت شیمیایی و انعطافپذیری مکانیکی باشد. پارامترهای مهمی که برای انتخاب نخ باید درنظر گرفت:
- دمای کاری
- جنس پارچه
- مقاومت مکانیکی مورد نیاز
- سایش
- رطوبت
- مواد شیمیایی
- تعداد دفعات باز و بستهشدن
نخهای مقاوم به حرارت چه ویژگیهایی دارند؟
یک نخ مناسب برای کاربرد صنعتی باید بر اساس مشخصات واقعی سرویس ارزیابی شود. مهمترین پارامترها عبارتاند از:
- مقاومت بالا در برابر اکسیداسیون و تجزیه حرارتی
- حفظ ساختار مولکولی و عدم افت ناگهانی مقاومت کششی در دمای نامی (Rated Temperature)
- مقاومت در برابر مواد شیمیایی، اسیدها و شوکهای رطوبتی
- پوشش دادهشده با موادی نظیر PTFE جهت بهبود فرآیند دوخت و کاهش اصطکاک
آیا برای همه عایقهای ژاکتی باید از نخ نسوز استفاده کرد؟
انتخاب نخ باید کاملاً مشروط به دمای سرویس، شرایط محیطی (حضور مواد شیمیایی یا UV) و میراهی تنشهای مکانیکی باشد. استفاده از نخهای فوقسنگین مانند Nextel برای کاربردهای دمای پایین لزوماً گزینهای اقتصادی یا فنی مناسبی نیست، همانطور که استفاده از نخهای Kevlar برای دماهای بالای ۳۵۰ درجه سانتیگراد منجر به تخریب زودهنگام درز خواهد شد.
آذرفراز: برای انتخاب نخ، پارچه یا ساختار مناسب عایق میتوانید شرایط تجهیزات خود را با کارشناسان ما بررسی کنید و از مشاوره رایگان استفاده کنید.
کیفیت دوخت چگونه بر عملکرد حرارتی عایق تأثیر میگذارد؟
کیفیت دوخت عایق ژاکتی بهطور مستقیم ضریب انتقال حرارت (k-value) خودِ ماده عایق را تغییر نمیدهد، بلکه عملکرد حرارتی سیستم را حفظ میکند. ارتباط دوخت با عملکرد حرارتی به شکل زیر است:
- حفظ ضخامت یکنواخت عایق: دوخت استاندارد و مغزیدوزی (Quilting) مناسب، ضخامت طراحیشده عایق را در تمامی نقاط ثابت نگه میدارد. کاهش ضخامت در اثر نشست عایق، اتلاف حرارتی را در آن نقطه افزایش میدهد.
- ممانعت از فرار حرارت ناشی از جابهجایی هوای گرم: درزهای محکم و دقیق باعث انسداد کامل ساختاری میشوند و از خروج هوای داغ محبوس در داخل ژاکت به بیرون جلوگیری میکنند.

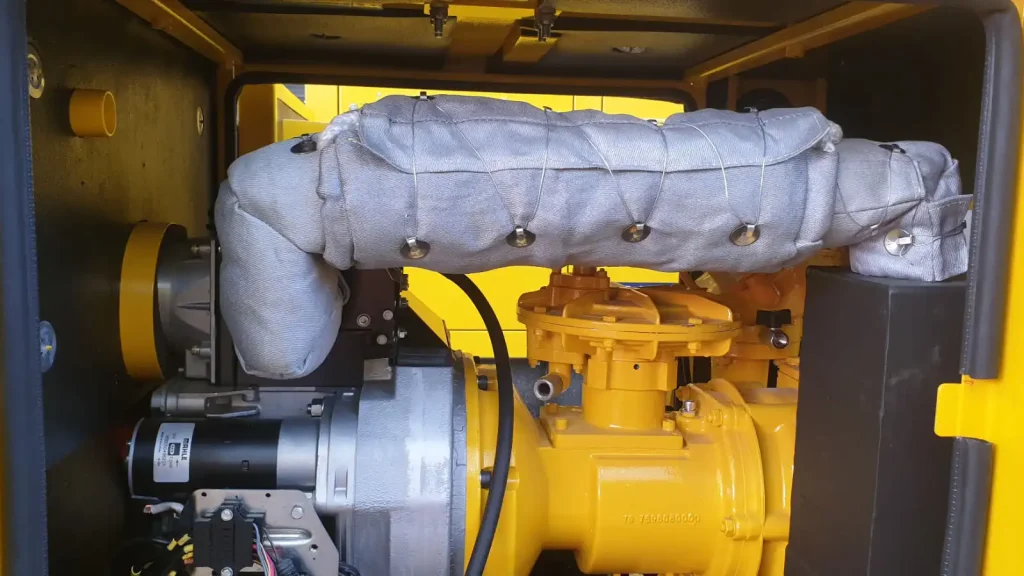

کیفیت دوخت عایق ژاکتی چه ارتباطی با ایمنی دارد؟
کیفیت دوخت عایق ژاکتی نقشی حیاتی در ارتقای ایمنی محیطهای صنعتی ایفا میکند و باید در هر بازرسی دورهای چک شود. در ادامه نقشهای کیفیت دوخت بر ایمنی را بررسی میکنیم.
کاهش نقاط داغ در سطح خارجی
بازشدگی درز یا کاهش پوشش ممکن است شرایط حرارتی سطح را نسبت به وضعیت طراحیشده تغییر دهد. البته بررسی نقاط داغ باید سایر عوامل فنی را نیز در نظر بگیرد. اما به طور کلی دوخت یکنواخت مانع از نشست عایق شده و از ایجاد نقاط داغ روی لایه بیرونی که موجب سوختگی پرسنل میشود، جلوگیری میکند.
جلوگیری از نمایان شدن لایههای داخلی
دوخت مقاوم مانع از باز شدن درزها و خروج الیاف عایق (مانند پشم سرامیک) میشود که استنشاق آنها برای سلامتی اپراتورها مضر است. اگر دوخت بیکیفیت باشد و آسیب ببیند باعث نمایانشدن لایههای داخلی میشود که ضررهای زیر را به همراه دارد:
- ماده عایق در معرض شرایط محیطی قرار میگیرد.
- احتمال آسیب مکانیکی را افزایش پیدا میکند.
- نگهداری و نظافت دشوارتر میشود.
حفظ پوشش مناسب تجهیزات داغ
ساخت صحیح ژاکت و استحکام دوخت باعث میشود عایق در شرایط کاری سنگین و حتی در برابر ارتعاشات شدید، از روی تجهیزات جابهجا یا جدا نشود. یک دوخت مناسب، پوشش طراحیشده برای تجهیزات داغ را بهخوبی حفظ میکند و احتمال آسیبدیدگی آن را کاهش میدهد.
اهمیت دوام دوخت در محیطهای صنعتی
در محیط صنعتی، دوخت ممکن است همزمان تحت تأثیر حرارت، ارتعاش، رطوبت، سایش و تعمیرات مکرر قرار گیرد؛ بنابراین انتخاب متریال و روش ساخت باید متناسب با شرایط واقعی باشد. اگر در طراحی و دوخت عایقهای ژاکتی حرارتی از درزهای مستحکم با نخهای نسوز استاندارد استفاده شود، مانع از نفوذ سریع نشت سیالات قابل اشتعال به لایههای درونی عایق و بروز حوادث میشوند.
چگونه کیفیت دوخت عایق ژاکتی را بررسی کنیم؟
عواقب دوخت بیکیفیت معمولاً بلافاصله بروز نمیکند، بلکه طی دوره بهرهبرداری و تحت تأثیر عوامل محیطی نمایان میشود:
- باز شدن یا پارگی درزها: گسستگی نخ دوخت تحت تنشهای حرارتی یا مکانیکی.
- جابهجایی یا نشست ماده عایق: خالی شدن بخشهای بالایی ژاکت از الیاف عایق و تجمع آن در بخش پایینی به دلیل نبود خطوط نگهدارنده.
- ایجاد شکاف بین بخشهای ژاکت: عدم همپوشانی کامل لبهها و خروج حرارت از محل اتصالات.
- کاهش پوشش موثر سطح تجهیزات: افت مساحت تحت پوشش استاندارد به دلیل تغییر شکل هندسی ژاکت.
- کاهش عمر مفید عایق: تخریب زودهنگام سازه ژاکت و نیاز به تعویض پیش از موعد.
- دشوار شدن باز و بسته کردن ژاکت: به دلیل دفرمه شدن لبهها و عدم قرارگیری درست بستها و قلابها در جای خود.
استانداردهای مرتبط با ساخت عایقهای ژاکتی
ما در شرکت آذر فراز اوستا، عایقهای ژاکتی حرارتی را با استانداردهای مطرح جهانی تولید میکنیم:
ASTM C1695
استاندارد ASTM C1695-22 مرجع اصلی الزامات ساخت، متریال (مواد عایق، پارچه و پوشش)، ویژگیهای مکانیکی، مقاومت حرارتی، اجزای اتصال، روشهای دوخت و تلرانسهای ابعادی برای عایقهایی با ویژگی برای سرویسهای داغ است. لازم به ذکر است این استاندارد جایگزین مرجع قدیمی ASTM C1094 شده است و در حال حاضر ASTM C1695-22 بهعنوان نسخه Active در ASTM معرفی شده است.
PIP INSR1000
این دستورالعمل (Process Industry Practices) الزامات مرتبط با مواد، طراحی، ساخت، ساختار درزها و دوخت، و نحوه نصب عایقهای ژاکتی را در صنایع فرآیندی، نفت، گاز و پتروشیمی پوشش میدهد.
جمعبندی
کیفیت دوخت عایق ژاکتی، مرز میان یک عایق صنعتی کارآمد و یک پوشش ضعیف و کوتاهمدت است. رعایت عواملی چون انتخاب درست نخ متناسب با دمای کاری، الگوی صحیح دوخت لبهها و مغزیدوزی، حفظ استحکام کششی درزها و پیروی از استانداردهایی نظیر ASTM C1695، تضمینکننده دوام، حفظ ایمنی پرسنل و جلوگیری از اتلاف انرژی در طول زمان است. اگر برای انتخاب و طراحی این نوع عایق نیاز به کمک دارید؛ میتوانید با کارشناسان ما در آذر فراز تماس بگیرید و به صورت کاملا رایگان مشاوره تخصصی دریافت کنید.
سوالات متداول
چرا کیفیت دوخت عایق ژاکتی اهمیت دارد؟
دوخت مناسب به حفظ یکپارچگی، فرم، فیت و دوام ژاکت کمک میکند و احتمال بازشدن درزها و جابهجایی اجزای داخلی را کاهش میدهد.
دوخت نامناسب چگونه میتواند عملکرد عایق را کاهش دهد؟
باز شدن درزها یا ایجاد شکاف میتواند باعث جابهجایی و نشست الیاف عایق داخلی و کاهش انطباق پوشش با سطح تجهیزات شود. در نتیجه، پوشش عایق کارایی مؤثر خود را از دست داده و با افزایش فرار حرارت، احتمال ایجاد نقاط داغ افزایش مییابد.
برای دوخت عایق ژاکتی از چه نخی استفاده میشود؟
از نخهای تخصصی مقاوم به حرارت نظیر نخهای فایبرگلاس با روکش PTFE، نخهای آرامید (Kevlar) و نخهای سرامیکی یا کوارتز (Nextel) استفاده میشود.
آیا نوع نخ باید بر اساس دمای کاری انتخاب شود؟
بله، هر نوع نخ محدوده تحمل دمایی و مکانیکی مشخصی دارد و باید دقیقاً بر اساس دمای کاری تجهیزات (Hot Face یا Cold Face) و شرایط محیطی انتخاب شود.
چگونه میتوان کیفیت دوخت عایق ژاکتی را بررسی کرد؟
با بررسی درزها، نخ، لبههای پارچه، فرم ژاکت، وضعیت هسته عایق، بستها و سازگاری متریال با شرایط سرویس میتوان ارزیابی اولیه انجام داد.
آیا کیفیت دوخت روی قابلیت باز و بسته شدن عایق تاثیر دارد؟
بله، دوخت دقیق و با الگو مناسب، مانع از تغییر شکل لبهها و بستها شده و فرآیند باز و بست ژاکت را برای تیمهای نگهداری و تعمیرات آسان میکند.
