اتصالات انبساطی یا اکسپنشن جوینتها، از اجزای مهم در پایداری و ایمنی سیستمهای صنعتی هستند. در پالایشگاهها، نیروگاهها و خطوط لوله، تغییرات دما، فشار و ارتعاشات میتوانند تنشهای زیادی در تجهیزات ایجاد کنند. اکسپنشن جوینت ها (اتصالات انبساطی) با جذب این حرکات، از آسیب به خطوط لوله و تجهیزات جلوگیری میکنند. در ادامه، با ماهیت، انواع و کاربردهای اکسپنشن جوینت آشنا میشوید و در پایان نیز با معیارهای انتخاب و تامین این محصول آشنا خواهید شد.
بر اساس اصول ترمودینامیک، فلزات در برابر تغییرات دما دچار تغییر طول میشوند. اگر این تغییر طول مهار نشود، نیروی رانشی معادل چندین تن به فلنجها و پمپها وارد میکند. اکسپنشن جوینت (Expansion Joint) قطعهای انعطافپذیر است که برای جذب حرکات محوری، جانبی، زاویهای و ارتعاشات فرکانس بالا در خطوط لوله نصب میشود. این تجهیزات با کاهش تنش خستگی (Fatigue Stress)، از شکستگی لولهها و نشت سیالات جلوگیری کرده و ایمنی کل سیستم را ارتقا میدهند
انتخاب نوع این تجهیزات مستقیماً به دما، فشار کاری، نوع سیال و میزان تحرک خط لوله بستگی دارد. در ادامه سه دسته اصلی این قطعه را بررسی میکنیم:

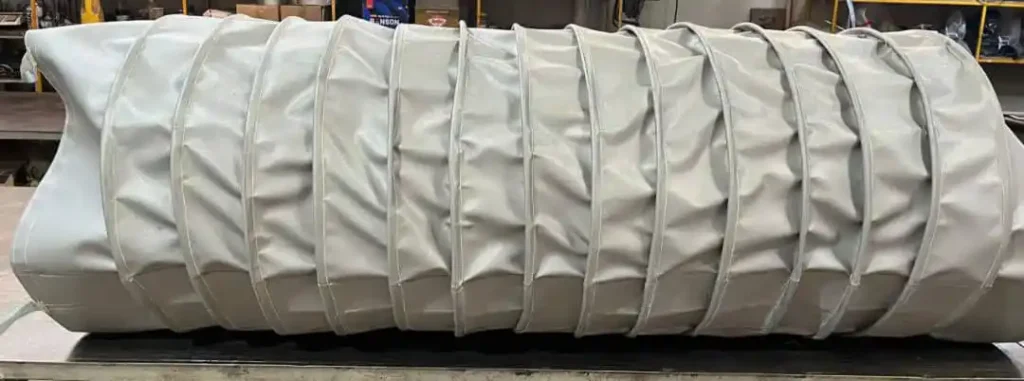

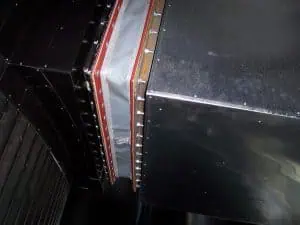

اکسپنشن جوینت پارچه ای یک اتصال انعطافپذیر غیر فلزی است که از چندین لایه متریال نسوز (مانند فایبرگلاس، الاستومرها و فلورو پلیمرها) تشکیل شده است. این نوع اتصالات برای سیستمهای داکت با فشار پایین (عموماً کمتر از 0.5 بار) و کانالهای هوای گرم و دودکشها طراحی شدهاند. از مزایای کلیدی آنها توانایی تحمل دماهای فوقالعاده بالا (بیش از 100∘C)، وزن سبک و قابلیت جذب همزمان حرکات در سه محور است.

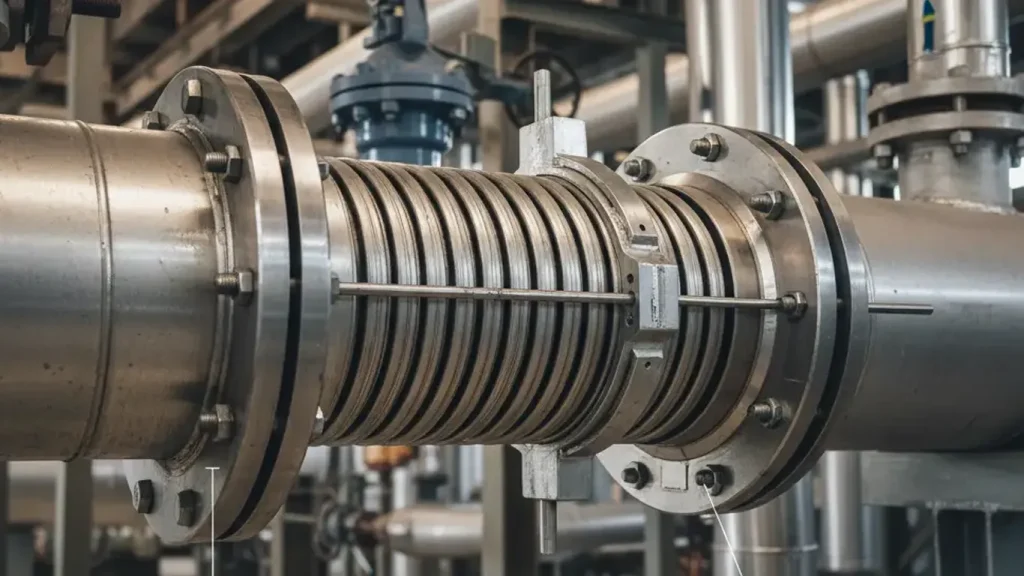

اکسپنشن جوینت فلزی از یک یا چند “بلوز” (Bellows) یا چین فلزی از جنس فولاد ضدزنگ (مثل SS304 یا SS316) یا آلیاژهای خاص ساخته میشود. این نوع برای خطوط لوله با فشارهای بالا (تا 160 بار) و محیطهای شیمیایی خورنده به کار میرود. مدلهای فلزی در انواع تکبلوز، یونیورسال، لولایی و گیمبال برای مهار دقیق حرکات طراحی میشوند.
اسپرینگ جوینت (Spring Joint/Hanger) تجهیزاتی فنردار هستند که بیشتر به عنوان تکیهگاههای انعطافپذیر (Pipe Supports) در سیستمهای پایپینگ استفاده میشوند. وظیفه اصلی آنها تحمل وزن لوله در حین جابجاییهای حرارتی عمودی و جذب ارتعاشات مکانیکی با فرکانس پایین است تا بار اضافی از روی نازلِ تجهیزات حساس (مانند توربینها) برداشته شود.
برای درک سریعتر و انتخاب دقیقتر، تفاوتهای کلیدی این دو مدل در جدول زیر خلاصه شده است:
| ویژگی مهندسی | اکسپنشن جوینت پارچهای | اکسپنشن جوینت فلزی |
|---|---|---|
| تحمل فشار کاری | بسیار پایین (زیر 0.5 Bar) | بسیار بالا (تا 160 Bar) |
| محدوده دمایی | بسیار بالا (بیش از 1000°C) | متغیر (تا 800°C بسته به آلیاژ) |
| جذب حرکت | جذب عالی حرکات ترکیبی در فضای کم | نیازمند طول بیشتر برای جبران حرکات ترکیبی |
| وزن و نصب | سبک، نصب آسان و قابلیت جبران عدم هممحوری | سنگین و نیازمند دقت بالا در تراز و نصب |
| سیال هدف | گازهای خروجی اگزوز، هوای گرم و داکتها | مایعات، بخار پرفشار و انواع گازها |
در صنایع مادر و صنایع زیرساختی استفاده از اتصالات انبساطی بسیار ضروری است. صنایعی مثل:
برای اینکه مهندسان ما در آذر فراز بتوانند دقیقترین طراحی را برای شما انجام دهند، ارائه پارامترهای زیر (استاندارد STAMPED) الزامی است:
1.سایز (Size): قطر نامی خط لوله (DN).
2.دما (Temperature): حداقل و حداکثر دمای طراحی و عملیاتی سیال و محیط.
3.کاربرد (Application): محل نصب و تجهیزات مجاور (مانند پمپ یا بویلر).
4.سیال (Media): نوع سیال (خورنده، ساینده، گازی یا مایع) برای تعیین جنس بلوز و لاینر داخلی.
5.فشار (Pressure): حداکثر فشار طراحی، فشار تست و شرایط خلاء احتمالی.
6.حرکت (Movement): مقادیر دقیق حرکات محوری، جانبی و زاویهای مورد انتظار (به میلیمتر یا درجه).
در مهندسی پایپینگ، کیفیت تجهیزات تضمینکننده جلوگیری از توقف خط تولید (Downtime) است. ما در آذر فراز با تسلط بر استانداردهای بینالمللی نظیر EJMA و ASME، اتصالات انبساطی را با متریالهای شناسنامهدار و تستهای دقیق غیرمخرب (NDT) تولید و تامین میکند. ما تنها قطعه نمیفروشیم؛ بلکه با ارائه کاتالوگهای فنی، محاسبات دقیق مهندسی و مشاوره تخصصی، ریسک پروژههای شما را به صفر میرسانیم.
اگر در انتخاب نوع مناسب اکسپنشن جوینت- اتصالات انبساطی برای پروژه خود ابهام دارید، نیازی به سعی و خطا نیست. کارشناسان فنی ما در آذر فراز آمادهاند تا با بررسی نقشههای ایزومتریک شما، بهترین راهکار با بالاترین طول عمر را پیشنهاد دهند.
همین حالا برای دریافت مشاوره تخصصی، بررسی فنی و استعلام قیمت؛ با واحد مهندسی فروش آذر فراز تماس بگیرید.
آیا اکسپنشن جوینتها به نگهداری دورهای نیاز دارند؟
بله به ویژه در مدلهای فلزی، بازرسی چشمی از نظر عدم وجود خوردگی، دفرمه شدن چینها و عملکرد صحیح میلههای مهار (Tie Rods) در بازههای ۶ ماهه توصیه میشود.
طول عمر مفید یک اکسپنشن جوینت چقدر است؟
عمر خستگی (Fatigue Life) این قطعات بر اساس تعداد سیکلهای حرکتی در مرحله طراحی محاسبه میشود. با طراحی و نصب صحیح، این قطعات میتوانند بین ۱۰ تا ۲۰ سال بدون افت عملکرد کار کنند.
آیا امکان تولید اکسپنشن جوینت با ابعاد سفارشی وجود دارد؟
بله، شما میتوانید تمام محصولات در آذر فراز را با توجه به اطلاعات فنی و نیاز دقیق پروژه خود سفارش دهید.
