توضیحات
در سیستمهای پایپینگ صنعتی، تغییرات دمایی، ارتعاشات تجهیزات دوار و نشستهای ساختاری، تنشهای مکانیکی مخربی ایجاد میکنند. اکسپنشن جوینت فلزی (Metal Expansion Joint) یا اتصالات انبساطی فلزی، تجهیزاتی حیاتی هستند که با انعطافپذیری مخصوص خود، این تنشها را جذب کرده و از خرابی لولهها، فلنجها و تجهیزات گرانقیمت جلوگیری میکنند.
ثبت سفارش ساخت اکسپنشن جوینت از هر نوعی که باشد چه فلزی و چه پارچهای در آذرفراز انجام میشود. محصولات اذرفراز بر اساس استانداردهای بینالمللی نظیر EJMA طراحی و تولید میشوند. برای ثبت سفارش و یا مشاوره تخصصی با ما تماس بگیرید.
اکسپنشن جوینت فلزی چیست؟

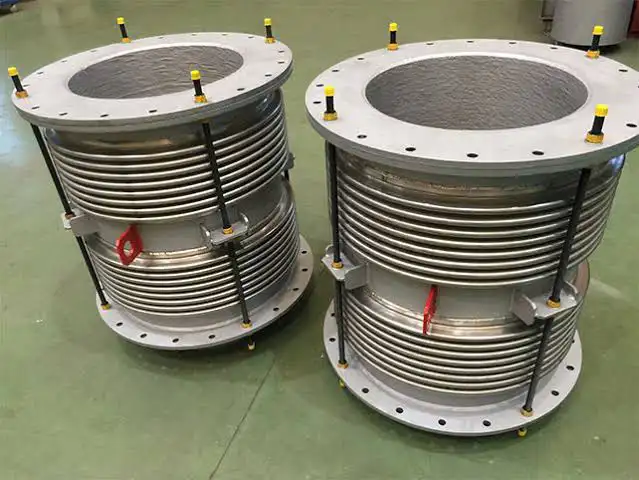

یک اکسپنشن جوینت فلزی قطعهای انعطافپذیر است که از یک یا چند “بلوز” (Bellows) یا چین فلزی تشکیل شده است. این بلوزها همانند آکاردئون عمل کرده و قابلیت کشیدگی، فشردهشدن، و چرخش را دارند. این طراحی خلاقانه به آنها امکان میدهد تا حرکات محوری (افزایش و کاهش طول)، جانبی (حرکت به طرفین)، و زاویهای (چرخش) را جذب کنند. علاوه بر حرکات حرارتی، این اتصالات در جذب ارتعاشات ناشی از پمپها، کمپرسورها و دیگر ماشینآلات دوار نیز نقش مهمی ایفا میکنند. در ادامه در مورد ساختار اتصالات انبساطی فلزی گفته ایم.

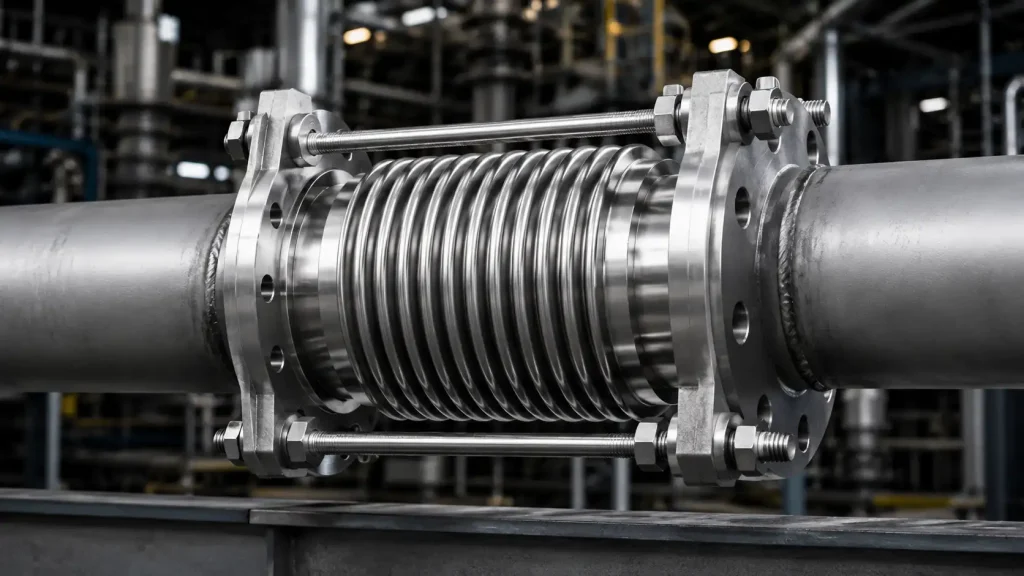

ساختار و اجزای تشکیلدهنده اکسپنشن جوینت فلزی
یک اتصال انبساطی فلزی از بخشهای مختلفی تشکیل شده است که هر کدام وظیفه مهندسی خاصی را بر عهده دارند:
- بلوز (Bellows): بلوز مهمترین جز اکسپنشن جوینت است. بلوزها ورقهای فلزی بسیار نازکی هستند که به شکل موجدار فرم داده شدهاند و وظیفه تامین انعطافپذیری و جذب حرکات را بر عهده دارند.
- لوله داخلی: لوله داخلی یک لوله فلزی در داخل بلوز است که از برخورد مستقیم سیال با امواج بلوز جلوگیری میکند. این قطعه باعث کاهش تلاطم (Turbulence)، افت فشار و جلوگیری از خوردگی سایشی بلوز میشود.
- اتصالات پایانی (End Fittings): بخشهایی هستند که اکسپنشن جوینت را به خط لوله متصل میکنند (فلنجها یا لولههای آماده برای جوشکاری).
- تای رادها و لولاها (Tie Rods & Hinges): در سیستمهای تحت فشار بالا، نیروی تراست (Pressure Thrust) میتواند باعث از هم گسیختگی اتصال شود. میلههای مهار (تای راد) و لولاها، حرکات ناخواسته را محدود کرده و نیروی فشاری را مهار میکنند.
- کاور خارجی: پوششی فلزی که از بلوز در برابر آسیبهای فیزیکی محیطی، پاشش جوش و ضربه محافظت میکند.
انواع حرکات قابل جذب توسط اتصالات انبساطی فلزی
برای درک بهتر عملکرد، مهندسان باید بدانند که این تجهیزات چه نوع حرکاتی را مهار میکنند:
- حرکت محوری: تغییر طول در راستای محور لوله (فشرده شدن یا کشیده شدن).
- حرکت جانبی: جابجایی عمود بر محور طولی لوله (برش).
- حرکت زاویهای: خمش محور طولی اتصال به صورت یک کمان.
ویژگیهای اکسپنشن جوینت فلزی تولید شده در آذر فراز
ما در شرکت آذر فراز، تولیدات خود را با رویکردی کاملاً مهندسی و متناسب با شرایط سخت صنعتی ارائه میدهیم:
- طراحی مبتنی بر استاندارد EJMA: تمامی محاسبات مربوط به ضخامت بلوز، گام امواج، تنشهای تسلیم و عمر خستگی بر اساس آخرین ویرایش استاندارد انجمن تولیدکنندگان اتصالات انبساطی انجام میشود.
- جوشکاری دقیق و رباتیک: استفاده از روشهای جوشکاری TIG (آرگون) با بالاترین کیفیت برای جلوگیری از ایجاد تمرکز تنش در ناحیه جوش.
- تستهای کنترل کیفیت سختگیرانه: انجام تستهای غیرمخرب از جمله تست مایعات نافذ (PT)، رادیوگرافی (RT) در صورت نیاز، و تست هیدرواستاتیک پیش از تحویل کالا.
- سفارشیسازی کامل: طراحی چندلایه برای سیستمهای با فشار بالا و ارتعاش زیاد جهت افزایش طول عمر قطعه.
مراحل ثبت سفارش اکسپنشن جوینت فلزی در آذر فراز
برای ثبت سفارش قطعاتی که نیاز به دقت مهندسی دارند، فرآیند زیر در سایت آذر فراز طی میشود:
طراحی، ساخت و نصب اکسپنشن جوینت فلزی در آذرفراز اوستا در سه مرحله تخصصی انجام میشود. این فرآیند به ما کمک میکند تا محصولی دقیق، بادوام، قابلنصب و متناسب با شرایط دمایی و محیطی ارائه دهیم؛ بهگونهای که هم اتلاف انرژی کاهش یابد و هم ایمنی و بهرهوری تجهیزات صنعتی افزایش پیدا کند.
بررسی اولیه
حداکثر زمان: ۳ روز
- دریافت اطلاعات اولیه شامل نقشه، نوع سیال، فشار و دمای کاری
- بررسی میزان حرکات محوری، جانبی و زاویهای
- ارزیابی شرایط نصب و محدودیتهای فنی
- بررسی محدودیتهای فنی پروژه
طراحی مهندسی شده و مدلسازی
حداکثر زمان: ۲ روز
- بررسی نقشههای فنی و ایزومتریک پایپینگ
- انتخاب متریال مهندسی
- تعیین تعداد لایههای بلوز، متریال و نوع اتصالات
- تهیه نقشه نهایی و اخد تاییدیه از کارفرما
تولید، کنترل کیفیت و تحویل
زمان: طبق توافق (پس از تایید نهایی)
- آغاز فرآیند ساخت بر اساس نقشه تأیید شده
- فرمینگ و جوشکاری تخصصی بلوز و اتصالات
- انجام تستها و کنترل کیفیت مطابق استانداردها
- بستهبندی، ارسال یا نصب در محل پروژه
برای دریافت مشاوره تخصصی، بررسی نقشههای پایپینگ و ثبت سفارش ساخت اکسپنشن جوینت فلزی، همین حالا با کارشناسان مهندسی فروش آذر فراز تماس بگیرید.
کاربردهای اکسپنشن جوینت فلزی در صنعت
با توجه به مقاومت بالای فلزات در برابر دما و فشار، اتصالات انبساطی فلزی در صنایع زیر کاربردی حیاتی دارند:
- صنایع نفت، گاز و پتروشیمی: در خطوط انتقال سیالات داغ، اطراف پمپها و کمپرسورها، و برجهای تقطیر.
- نیروگاهها: سیستمهای اگزوز توربینهای گازی، خطوط بخار با فشار بالا (High-Pressure Steam) و بویلرها.
- صنایع فولاد و ذوب آهن: در خطوط انتقال گازهای کوره و سیستمهای خنککننده.
- صنایع دریایی و کشتیسازی: موتورخانهها و سیستمهای اگزوز دیزل ژنراتورها.
- سیستمهای تهویه مطبوع صنعتی (HVAC): خطوط چیلرها و پمپهای سیرکولاتور برای دفع ارتعاشات.
