عایق ژاکت المنتی چیست؟

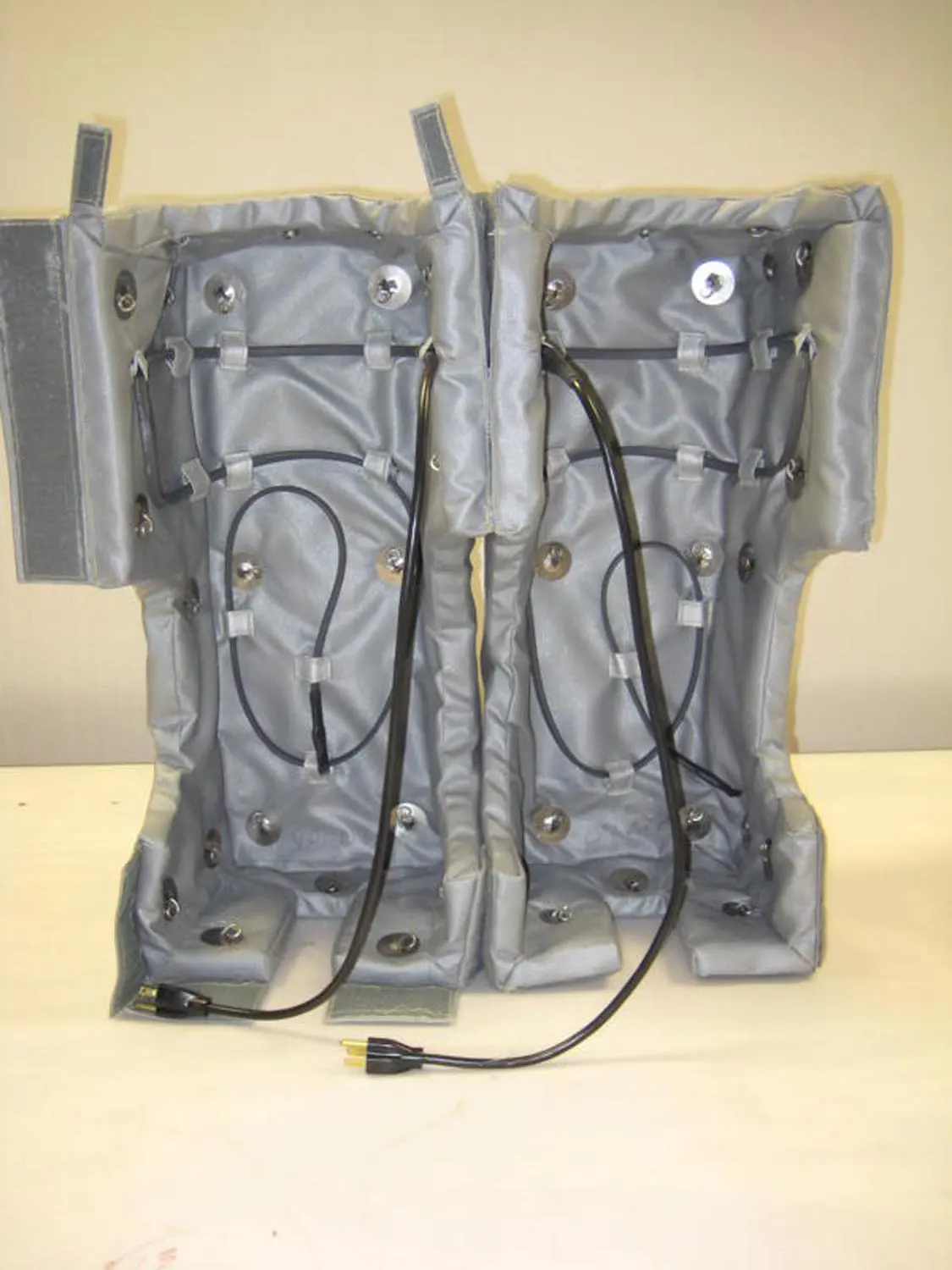

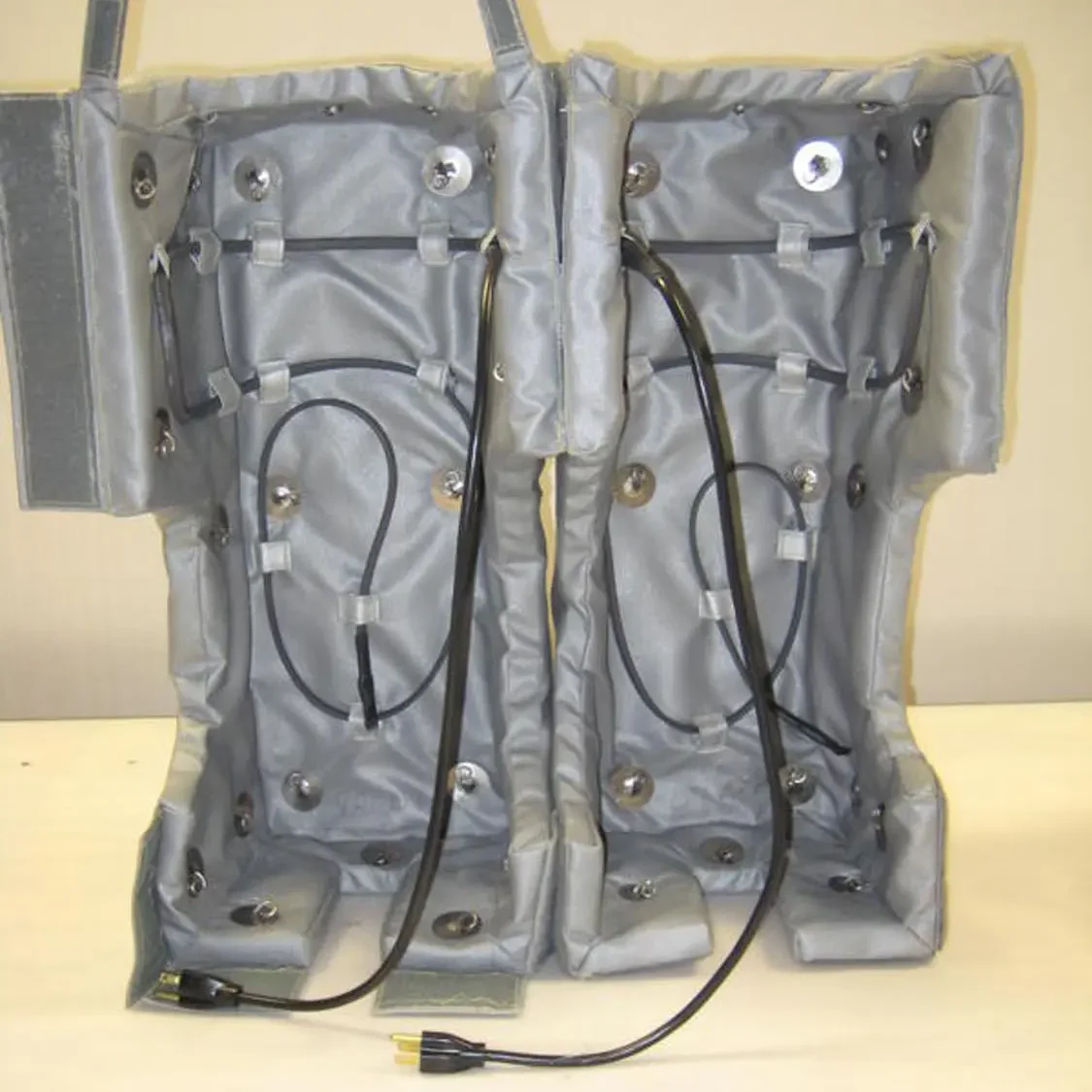

نوعی پوشش عایق قابل باز و بسته شدن است که به صورت سفارشی برای تجهیزات صنعتی ساخته میشود و علاوه برا عایق کاری حرارتی دارای المنت گرمایشی داخلی برای حفظ دمای تجهیزات در یک دمای مشخص است.
رایجترین تجهیزات مورد استفاده برای این ژاکتها عبارتند از:
- لولهها و خطوط انتقال
- فلنجها
- شیرآلات صنعتی (Valve)
- سر پمپها
- اتصالات و تجهیزات فرآیندی
هدف اصلی در تمام این کاربردها حفظ دمای سیال یا قطعه در محدوده مشخص عملیاتی است.
ساختار عایق المنتی
| بخش | شرح | جنس / مشخصات فنی | بازه دمایی تقریبی |
|---|---|---|---|
| لایه داخلی (Hot Face) | لایه در تماس مستقیم با قطعه که گرما را به سطح منتقل میکند و باید در برابر حرارت و مواد شیمیایی مقاوم باشد. | پارچه فایبرگلاس با روکش سیلیکونی یا فایبرگلاس با پوشش کلسیم سیلیکات | تا حدود 300°C (سیلیکونی) و تا حدود 600°C برای کاربردهای دمای بالا |
| المنت یا کابل گرمایشی | منبع تولید گرما که به صورت مارپیچی روی پارچه نگهدارنده نصب میشود تا توزیع حرارت یکنواخت ایجاد کند. | کابل Heat Tracing با روکش فایبرگلاس، سیلیکون یا آلومینیوم / پد حرارتی سیلیکونی | بسته به طراحی تا حدود 900°C |
| لایه عایق حرارتی | کاهش اتلاف حرارت و هدایت انرژی گرمایی به سمت قطعه. | نمد نسوز، الیاف فایبرگلاس یا الیاف سرامیکی | معمولاً تا 600°C یا بیشتر بسته به نوع عایق |
| سیستم کنترل دما | کنترل و محدودسازی دمای ژاکت برای جلوگیری از افزایش بیش از حد دما. | حسگر دما (RTD یا ترموکوپل)، ترموستات یا کنترلر دما | قابل تنظیم بر اساس دمای فرآیند |

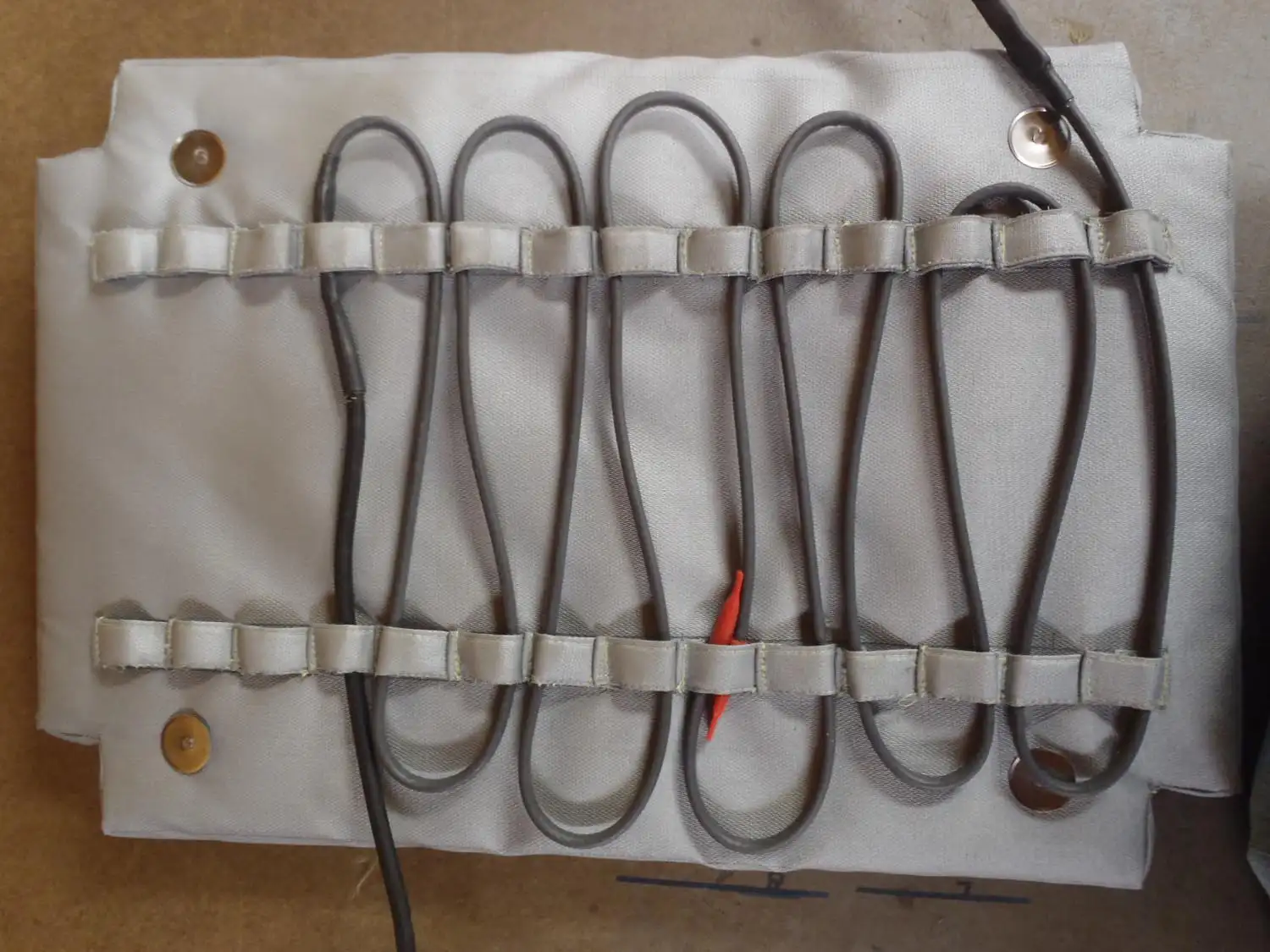

جنس و نوع کابلهای گرمایشی بسته به دمای عملیاتی تا 900 درجه سانتیگراد متفاوت است.یک کابل گرمایشی پوشش دار از جنس الیاف فایبرگلاس با روکش آلومینیوم یا سیلیکون به منظور محافظت مکانیکی، با ولتاژ ثابت، به شکل مارپیچ (حلقهای شکل) روی سطح پارچه نگهدارنده دوخته می شود. این کابل با روکشی از یک لایه عایق ( برای مثال از جنس نمد نسوز) همراه است. همچنین میتوان حسگرهایی برای تنظیم دما و یا همچنین برای محدود کردن دما در ژاکت ها نصب کرد.
یکی از رایجترین کاربردهای بکارگیری المنت در عایق ژاکتی مربوط به محافظت در برابر یخزدگی لولهکشی و شیرآلات است. با این حال، سیال درون لولهکشی ممکن است نیاز داشته باشد که در دمایی بسیار بالاتر از دمای محیط (6۰ درجه سانتیگراد یا بالاتر) قرار گیرد.
شرکت آذرفراز اوستا برای هر نوع کاربردی، پوششهای زیادی تولید کرده است. چه هدف محافظت در برابر یخزدگی باشد و چه دمای ثابت سیال، باشد دمای سیال، دمای مطلوب و دمای محیط باید در نظر گرفته شوند.
کاربردهای عایق المنتی در صنعت
یکی از کاربردهای رایج این ژاکتها محافظت از خطوط لوله و تجهیزات در برابر یخزدگی است. در بسیاری از تأسیسات صنعتی، کاهش دما میتواند باعث یخزدگی سیالات و در نتیجه ترکیدگی لولهها یا اختلال در فرآیند شود.
در برخی فرآیندها نیز لازم است سیال در دمایی بالاتر از محیط، برای مثال ۶۰ درجه سانتیگراد یا بیشتر نگه داشته شود تا از افزایش ویسکوزیته یا رسوب مواد جلوگیری شود.
از مهمترین صنایع و کاربردهای این سیستم میتوان به موارد زیر اشاره کرد:
- عملیات تولیدی و فرآیندی (Process Industries)
- خدمات و تأسیسات صنعتی
- صنایع نفت، گاز و میدانهای نفتی
- خطوط انتقال آب در فضای باز
- صنایع لبنی و کشاورزی
- عملیات معدنی
- تصفیهخانههای آب و فاضلاب
- نیروگاهها و تأسیسات تولید برق
- سیستمهای اندازهگیری مانند کنتورهای آب و گاز
- سیستمهای جلوگیری از جریان برگشتی (Backflow Prevention)
در تمام این کاربردها، هدف اصلی حفظ پایداری دمای فرآیند و جلوگیری از توقف سیستم است.
ویژگیهای عایق های ژاکتی المنتی آذر فراز
در آذرفراز اوستا، عایقهای ژاکتی المنتی را با رویکرد مهندسیشده، سفارشی و متناسب با شرایط واقعی فرآیند طراحی و تولید میکنیم. تمرکز ما بر عملکرد پایدار، ایمنی و کاهش هزینههای بهرهبرداری است.
✅ طراحی کاملاً سفارشی (Custom Engineered)
ما هر ژاکت را بر اساس:
- ابعاد دقیق قطعه
- دمای سیال و دمای محیط
- میزان اتلاف حرارتی محاسبهشده (W/m یا W/m²)
- شرایط نصب (فضای باز، محیط خورنده، ارتعاش و …)
طراحی و تولید میکنیم تا توان گرمایی دقیقاً متناسب با نیاز فرآیند باشد.
✅ بازه دمایی گسترده
بسته به نوع متریال و المنت انتخابی دمای کاری ژاکتها از محدوده ضد یخزدگی (۵–۱۰°C)
تا کاربردهای دمای بالا ۳۰۰°C، ۶۰۰°C و حتی تا حدود ۹۰۰°C قابل طراحی و اجرا است.
✅ محاسبه مهندسی توان گرمایی
پیش از تولید، تیم فنی ما میزان اتلاف گرما را محاسبه میکند و توان موردنیاز المنت را تعیین میکند
و از ایجاد Hot Spot جلوگیری میکند. این رویکرد باعث توزیع یکنواخت حرارت و افزایش طول عمر سیستم میشود.
✅ استفاده از متریال مقاوم صنعتی
در تولید ژاکتها از مواد زیر استفاده میکنیم:
- پارچه فایبرگلاس با روکش سیلیکونی یا پوشش مقاوم دمای بالا
- الیاف نسوز و عایقهای حرارتی با دانسیته مناسب
- کابلهای گرمایشی صنعتی با روکش محافظ مکانیکی
این ساختار چندلایه، دوام مکانیکی و پایداری حرارتی بالایی ایجاد میکند.
✅ کنترل دقیق دما
امکان تجهیز ژاکتها به سنسور RTD یا ترموکوپل ، ترموستات یا کنترلر دیجیتال و سیستم محدودکننده دما (High Limit Protection) وجود دارد تا دمای فرآیند در محدوده ایمن و تعریفشده حفظ شود.
✅ کاهش اتلاف انرژی
ساختار عایق یکپارچه ما باعث کاهش محسوس هدررفت انرژی، کاهش مصرف برق یا گاز
و افزایش راندمان حرارتی سیستم میشود.
✅ نصب و جداسازی سریع (Removable Design)
ژاکتهای تولیدی ما بهراحتی باز و بسته میشوند و در زمان تعمیرات تنها در چند دقیقه جدا میشوند
پس از سرویس نیز بدون افت عملکرد مجدداً نصب میشوند. این ویژگی باعث کاهش زمان توقف تجهیزات (Downtime) میشود.
✅ افزایش ایمنی و کاهش خسارت
با حفظ دمای پایدار از یخزدگی و ترکیدگی لولهها جلوگیری میشود، از افزایش ویسکوزیته و انسداد خطوط جلوگیری میشود و ریسک آسیب تجهیزات و توقف ناخواسته فرآیند کاهش مییابد.
در آذرفراز اوستا، هدف ما تنها تولید یک پوشش گرمکننده نیست؛ ما راهکار مهندسی برای پایداری دمای فرآیند، افزایش بهرهوری و اطمینان عملیاتی ارائه میدهیم. برای مشاوره و ثبت سفارش با کارشناسان ما در آذر فراز تماس بگیرید.
حامد میرزایی –
برای فرآیندهایی که هم نیاز به جلوگیری از یخزدگی دارن و هم در بعضی ماههای سال باید دمای سیال حدود 60 تا 80 درجه ثابت بمونه، این عایق قابلیت کنترل دقیق دما را داره یا بیشتر فقط برای گرم نگهداشتن تقریبی استفاده میشه؟
Admin –
در آذرفراز اوستا، این ژاکتها بر اساس دمای سیال، دمای محیط، میزان اتلاف حرارتی و شرایط نصب طراحی میشوند و امکان تجهیز آنها به سنسور دما، ترموستات یا کنترلر نیز وجود دارد. به همین دلیل، هم برای جلوگیری از یخزدگی و هم برای نگه داشتن سیال در بازه دمایی مشخص مثل 60 تا 80 درجه سانتیگراد قابل استفاده هستند، برای مشاوره بهتر و پاسخگویی به سوالات فنی حتما با ما تماس بگیرید.
